CFW Máquina de enrolamento de tubo contínuo

Introdução à Máquina de enrolamento de tubos contínuos da série CFW

Função, componentes e princípio de trabalho da máquina de enrolamento de tubos contínuos:

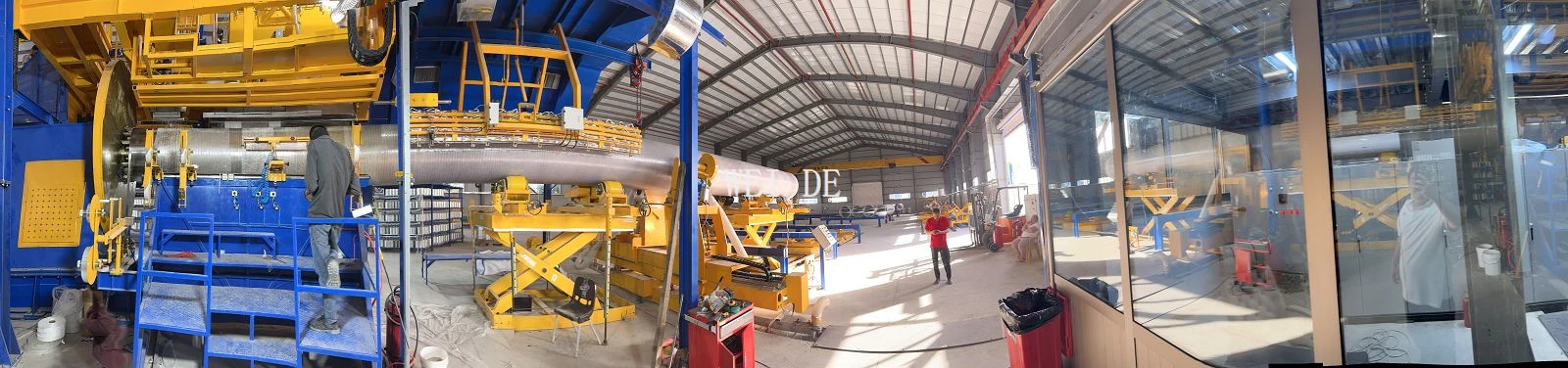

A máquina de enrolamento de tubos contínuos CFW serve como equipamento principal em linhas de produção de tubos contínuos, especializados na fabricação de tubos através de um processo de enrolamento automatizado.

O sistema integra os seguintes assemblies -chave:

1.

- unidade de unidade de fuso principal

- estrutura estrutural

2. Sistema de transporte de correia de aço

- mecanismo de propulsão da correia

- Discos de fixação de feixe de alumínio

- Cabeças de circulação da correia (entrada/saída)

- vigas de suporte de alumínio

- montagem contínua da correia de aço

3. Sistemas de deposição de materiais

- Liner/camada estrutural Dispensadores de fios picados

- unidade de alimentação de areia de quartzo

- Sistemas de aplicativos de resina (camadas estruturais/camadas estruturais)

- Creels de enrolamento do filamento

4. Sistemas de cura e acabamento

- matriz de aquecimento infravermelho

- Aplicadores de materiais auxiliares:

Estação de enrolamento de filmes de poliéster

Aplicador de véu de superfície

Unidade de camada protetora externa

- rolos de compactação pneumática (revestimento/estrutura/final)

5. Automação e controle

- plataforma de elevação hidráulica

- em - estação de corte/corte de linha

- Sistema de coleta de poeira

- sistema de controle PLC integrado

- Gabinete de controle elétrico

O design modular da máquina permite a coordenação precisa de todos os componentes através do controle centralizado do PLC, garantindo a produção consistente de tubos compostos de desempenho - {}} com espessura uniforme da parede e distribuição de material.
